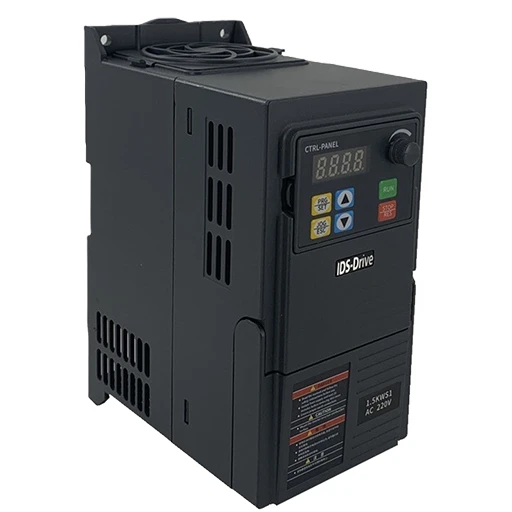

Частотные преобразователи IDS Drive серии N, N-NK

Частотные преобразователи IDS Drive серии N, N-NK

Компактный универсальный частотный преобразователь IDS-Drive серии "N", "N-NK" — представляет собой высокопроизводительное устройство с векторным управлением, которое обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах. Преобразователь частоты IDS-Drive серии "N" предназначен для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Богатый функционал управления электродвигателем этой серии позволит удовлетворить все современные требования к управлению электроприводом.

• Диапазон регулировки выходной частоты - 0,1…400 Гц
• Перегрузочная способность - 150% номинального момента в течение 60с.
• Встроенный PID-регулятор.
• Съемный пульт управления
• 5 цифровых многофункциональных программируемых входов.

Для модификации N-NK 3 цифровых многофункциональных программируемых входа.

• 2 аналоговых входа (4-20мА, 0-10В).
• 1 релейный выход.
• 1 аналоговый выход для подключения стрелочного прибора.
• Для модификации N-NK управление по протоколу Modbus



Серия	Серия «N»
Вход	Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz
Выход	Напряжение 3~0-220V AC 0~380V AC Частота 0,1~999Hz
Способ управления	Скалярный, V/F, векторный
Отображение	Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д.
Основные функции	Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка.Точность выходной частоты 0.1HzУправление V/F Кривая V/F свободно устанавливается для различных нагрузок.Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д. Ускорение/замедление 0~999,9s отдельная установка времени ускорения / замедления.
Дополнительные функции	Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.
Защитные функции	Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, обрыва выходной фазы U, V, W, пользовательский пароль, и т.д.
Условия эксплуатации	Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G

Модели преобразователей частоты серии N

Модель	Выходная мощность	Напряжение питания	Выходной ток (A)
N401T2B (NK)-150%	0.4kW	Вход 1~220V AC, 50/60Hz. Выход 3~220V AC	2.3
N751T2B (NK)-150%	0.75kW		3,8
N152T2B (NK)-150%	1.5kW		7
N222T2B (NK)-150%	2.2kW		9
N751T4B (NK)-150%	0.75kW	3~380V-440V	2,1
N152T4B (NK)-150%	1.5kW		3,8
N222T4B (NK)-150%	2.2kW		5,1
N372T4B (NK)-150%	3.7kW		7,1
N402T4B (NK)-150%	4.0kW		9
N552T4B (NK)-150%	5.5kW		12,6
N752T4B (NK)-150%	7.5kW		16.1
N113T4B (NK)-150%	11.0kW		25

Габаритные размеры

Модель	H	W	D	a	B	Винт
N401T2B(NK)-150%	170	79	127	60.5	160	M5
N751T2B(NK)-150%	170	79	127	60.5	160	M5
N152T2B(NK)-150%	170	79	127	60.5	160	M5
N222T2B(NK)-150%	187	86	144	68	173	M4
N751T4B(NK)-150%	170	79	127	60.5	160	M5
N152T4B(NK)-150%	170	79	127	60.5	160	M5
N222T4B(NK)-150%	187	86	144	68	173	M4
N372T4B(NK)-150%	187	86	144	68	173	M4
N402T4B(NK)-150%	216	101	151	83.5	204	M4
N552T4B(NK)-150%	216	101	151	83.5	204	M4
N752T4B(NK)-150%	237	111	168	130	216	M5
N113T4B(NK)-150%	249	143	172	130	237	M5

*Размеры указаны в миллиметрах
