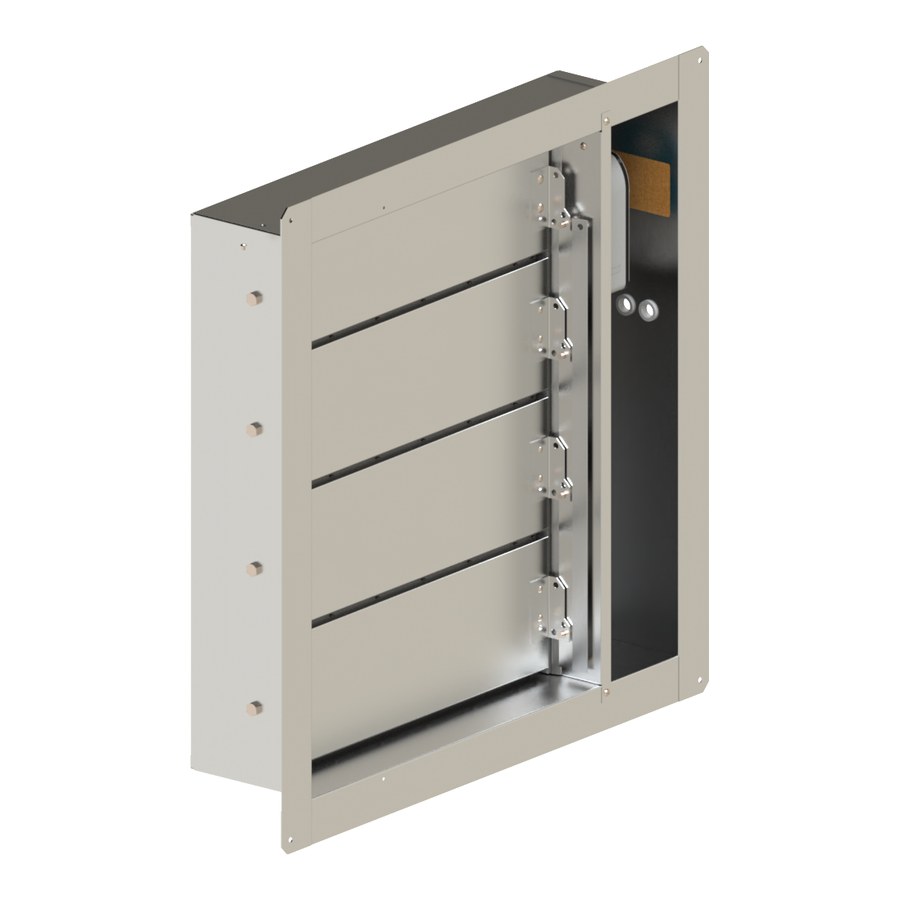

Клапан дымоудаления Сигмавент-120-Д(СЛ)-АхВх160
⚙️ Подбор и заказ
Характеристики
Описание
Отличие в конструкции дымового клапана от нормально закрытого обусловлены тем, что у дымового клапана учитывается только один вид предельного состояния по потере огнестойкости: «Е» - потеря плотности. По форме корпуса, заслонки, уплотнения в закрытом положении, геометрическим и присоединительным размерам, применяемым приводам и аэродинамическим характеристикам дымовые клапаны аналогичны нормально закрытым клапанам соответствующих модификаций. Возможен монтаж в проем до фланца, глубина корпуса 160мм, без вылета заслонки за пределы корпуса клапана, без смотрового люка, многостворчатый, типоразмера АхВ (посадочный размер), привод внутри отделен от заслонок.
Как работает
Типы приводов: Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод. Расположение привода: Внутри корпуса – без обозначения. Вылет заслонки: Нет вылета за лицевую сторону. Вылет заслонок за тыльную сторону корпуса клапана со ставляет 70 мм.
Что это даёт
Где применяется
- шахты дымоудаления многоэтажных зданий
- поэтажные клапаны дымоудаления
- паркинги и торговые центры
Как подобрать
Укажите размеры А×В по сечению воздуховода или проёма — клапан изготавливается под ваш размер. Выберите привод: ЭМ/ЭМП (электромагнитный, взвод вручную), SVF (с возвратной пружиной, для НО и ДД), SVE (реверсивный). Напряжение 24 В или 220 В. Для стеновых и торцевых исполнений подберите декоративную решётку: Решётка Рсп175 Решётка РНСп175 Заслонка A+30 B+43 À Â 70 max 175.
Технические характеристики
| Предел огнестойкости | E 120 |
| Функциональное назначение | Дымовой |
| Форма сечения корпуса | Прямоугольная (А×В) |
| Сторона А, мм | 150–1800 |
| Типы приводов | Электромагнитный • Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
| Расположение привода | Внутри корпуса – без обозначения |
| Максимальное статическое давление | в открытом положении — 1500 Па в закрытом положении — 1200 Па/м2 |
| Максимальная скорость потока | 25 м/с |
| Вылет заслонки | Нет вылета за лицевую сторону. • Вылет заслонок за тыльную сторону корпуса клапана со ставляет 70 мм. |
| Рекомендуемое место установки | В проём в преграде • В проём в торце или сбоку воздуховода |
| Применяемая решётка | Решётка Рсп175 • Решётка РНСп175 Заслонка A+30 B+43 À Â 70 max 175 |
| Способ монтажа | В проём |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Технические условия | ТУ 4854-013-78559458-2014 |
| Сертификация | ТР ЕАЭС 043/2017 |
Важно знать
Клапан устанавливается так, чтобы заслонка в закрытом положении находилась в толщине преграды; зазоры заделываются цементно-песчаным раствором (СП 7.13130.2013).
Клапаны не устанавливаются в помещениях категорий А и Б по взрывопожароопасности — для них предусмотрено отдельное взрывозащищённое исполнение (ВЗ).
