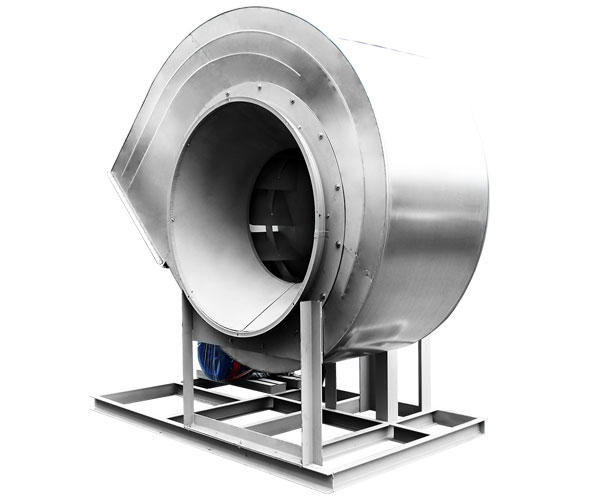

Вентилятор радиальный ВЦ 4-75
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные ВЦ 4-75 подлежат эксплуатации в системах местной или общеобменной вентиляции, а также в системах воздушного отопления помещений и зданий различного значения: производственных, складских, мастерских и др. Радиальные вентиляторы ВЦ 4-75 низкого давления одностороннего всасывания могут работать как самостоятельная единица оборудования, так и в составе канальной вентсети.
Рабочая среда – предварительно очищенный воздух или смесь воздуха с химически нейтральными газами, запыленность которых не превышает 0,1 г/м³ Верхний температурный предел для вентиляторов ВЦ 4-75 составляет +80 °С (общепромышленное исполнение) или +200 °С (в теплостойком варианте).
Общие сведения
- Низкого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 12
- Направление вращения – правое, левое
Конструкция и монтаж
Радиальные вентиляторы ВЦ 4-75 поставляются потребителю в полностью собранном и готовом к монтажу виде. К основным элементам конструкции можно отнести:
- сварную станину, выполняющую функцию опорной части
- спиральный кожух по типу «улитка»
- рабочее колесо (насчитывает 12 загнутых назад лопастей)
- электропривод
Вентилятор ВЦ 4-75 монтируется на жестком основании, к которому крепится посредством анкерных болтов. Установка вентилятора должна производиться на горизонтальную поверхность на раму вентилятора, обращённую вниз. Для снижения вибрационных нагрузок можно использовать специальные виброизоляционные опоры.
Кожух-корпус вентилятора радиального ВЦ 4-75 в общепромышленном исполнении изготавливается из тонколистовой низкоуглеродистой стали и может быть развернут при монтажных работах на удобный для подсоединения выходного воздуховода угол (с шагом 45 градусов).
В качестве привода используется асинхронный двигатель, который может размещаться соосно рабочему колесу или на станине. Во втором случае крутящий момент передается посредством ременной передачи, которая в целях безопасности закрывается съемным кожухом.
Все элементы конструкции имеют защитное лакокрасочное покрытие на основе двухкомпонентных износостойких материалов.
Условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
- Умеренного климата (У) от -45 °С до +40 °С
- Тропического климата (Т) от -10 °С до +45 °С
- Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 °С до +40 °С
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Варианты изготовления
| Индекс | Назначение и материалы |
|---|---|
| - | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики
ВЦ 4-75 №2,50,37–2,25 тыс. м³/ч · 55–1020 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 1450 | 0,12 | 56А4 | 0,37 – 0,88 | 137 – 55 | 24 |
| 0,9 | 2900 | 0,37 | 63А2 | 0,75 – 1,77 | 540 – 220 | 24 |
| 0,95 | 1450 | 0,12 | 56А4 | 0,53 – 0,91 | 160 – 82 | 24 |
| 0,95 | 2900 | 0,55 | 63B2 | 1,1 – 1,82 | 640 – 330 | 24 |
| 1 | 1450 | 0,12 | 56А4 | 0,48 – 0,98 | 183 – 96 | 24 |
| 1 | 2900 | 0,55 | 63B2 | 0,96 – 1,97 | 740 – 380 | 24 |
| 1,05 | 1450 | 0,12 | 56А4 | 0,52 – 1,1 | 230 – 113 | 24 |
| 1,05 | 2900 | 0,75 | 71А2 | 1,02 – 2,25 | 900 – 425 | 27 |
| 1,1 | 1450 | 0,12 | 56А4 | 0,56 – 1,12 | 260 – 121 | 24 |
| 1,1 | 2900 | 0,75 | 71А2 | 1,1 – 2,25 | 1020 – 480 | 27 |
ВЦ 4-75 №3,150,75–4,51 тыс. м³/ч · 90–1790 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 1450 | 0,18 | 56B4 | 0,75–1,79 | 230–90 | 33 |
| 0,9 | 2900 | 1,1 | 71B2 | 1,55–3,5 | 900–360 | 37 |
| 0,95 | 1450 | 0,18 | 56B4 | 1,03–1,82 | 275–138 | 33 |
| 0,95 | 2900 | 1,5 | 80A2 | 2,1–3,7 | 1100–550 | 41 |
| 1 | 1450 | 0,25 | 63A4 | 1,0–1,95 | 315–163 | 33 |
| 1 | 2900 | 1,5 | 80A2 | 2,0–3,75 | 1250–650 | 41 |
| 1,05 | 1450 | 0,37 | 63B4 | 1,08–2,25 | 375–178 | 33 |
| 1,05 | 2900 | 2,2 | 80B2 | 2,17–4,5 | 1500–700 | 35 |
| 1,1 | 1450 | 0,37 | 63B4 | 1,1–2,25 | 445–210 | 33 |
| 1,1 | 2900 | 2,2 | 80B2 | 2,2–4,51 | 1790–820 | 35 |
ВЦ 4-75 №4,01,03–9,2 тыс. м³/ч · 68–2950 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 960 | 0,18 | 63A6 | 1,03–2,4 | 167–68 | 48 |
| 0,9 | 1450 | 0,55 | 71A4 | 1,55–3,58 | 375–155 | 51 |
| 0,9 | 2900 | 4 | 100S2 | 3,04–1,18 | 1511–608 | 72 |
| 0,95 | 960 | 0,18 | 63A6 | 1,43–2,5 | 205–105 | 48 |
| 0,95 | 1450 | 0,55 | 71A4 | 2,2–3,75 | 460–240 | 51 |
| 0,95 | 2900 | 4 | 100S2 | 4,33–7,52 | 1859–927 | 72 |
| 1 | 960 | 0,25 | 63B6 | 1,25–2,95 | 230–130 | 49 |
| 1 | 1450 | 0,75 | 71В4 | 1,85–4,3 | 520–290 | 52 |
| 1 | 2900 | 5,5 | 100L2 | 3,8–8,8 | 2100–1190 | 80 |
| 1,05 | 960 | 0,37 | 71A6 | 1,5–3,0 | 280–130 | 52 |
| 1,05 | 1450 | 1,1 | 80A4 | 2,2–4,5 | 610–300 | 57 |
| 1,05 | 2900 | 7,5 | 112M2 | 4,3–9,1 | 2500–1250 | 95 |
| 1,1 | 960 | 0,37 | 71A6 | 1,45–3,1 | 325–158 | 52 |
| 1,1 | 1450 | 1,1 | 80A4 | 2,2–4,6 | 750–350 | 57 |
| 1,1 | 2900 | 7,5 | 112M2 | 4,4–9,2 | 2950–1400 | 95 |
ВЦ 4-75 №5,01,95–8,9 тыс. м³/ч · 107–1200 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 960 | 0,55 | 71B6 | 1,95–4,6 | 265–107 | 79 |
| 0,9 | 1450 | 1,1 | 80A4 | 2,97–7,0 | 620–245 | 82 |
| 0,95 | 960 | 0,55 | 71B6 | 2,7–4,9 | 330–165 | 79 |
| 0,95 | 1450 | 1,5 | 80B4 | 4,2–7,3 | 750–375 | 86 |
| 1 | 960 | 0,75 | 80A6 | 2,6–5,25 | 370–180 | 87 |
| 1 | 1450 | 2,2 | 90L4 | 3,95–7,9 | 860–440 | 93 |
| 1,05 | 960 | 1,1 | 80B6 | 3,7–5,9 | 450–207 | 91 |
| 1,05 | 1450 | 3 | 100S4 | 4,2–8,9 | 1050–470 | 106 |
| 1,1 | 960 | 1,1 | 80B6 | 2,95–5,8 | 530–275 | 91 |
| 1,1 | 1450 | 3 | 100S4 | 4,45–8,8 | 1200–620 | 106 |
ВЦ 4-75 №6,34–18 тыс. м³/ч · 170–1900 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 960 | 1,1 | 80B6 | 4,0–9,2 | 430–170 | 122 |
| 0,9 | 1450 | 4 | 100L4 | 6,0–14,0 | 980–390 | 134 |
| 0,95 | 960 | 1,5 | 90L6 | 5,6–9,8 | 520–260 | 125 |
| 0,95 | 1450 | 5,5 | 112M4 | 8,5–12,8 | 1190–600 | 147 |
| 1 | 960 | 2,2 | 100L6 | 5,2–10,5 | 600–310 | 136 |
| 1 | 1450 | 5,5 | 112M4 | 8,0–15,8 | 1380–710 | 148 |
| 1,05 | 960 | 2,2 | 100L6 | 5,6–11,8 | 720–340 | 137 |
| 1,05 | 1450 | 7,5 | 132S4 | 8,5–17,8 | 1650–770 | 177 |
| 1,1 | 960 | 3 | 112MA6 | 5,85–12,0 | 830–400 | 149 |
| 1,1 | 1450 | 11 | 132M4 | 8,7–18,0 | 1900–900 | 191 |
ВЦ 4-75 №8,08,1–32,4 тыс. м³/ч · 275–2150 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 960 | 4 | 112MB6 | 8,1–19,0 | 700–275 | 249 |
| 0,9 | 1450 | 11 | 132M4 | 12,3–28,3 | 1600–640 | 291 |
| 0,95 | 960 | 5,5 | 132S6 | 11,6–19,0 | 840–435 | 283 |
| 0,95 | 1450 | 15 | 160S4 | 17,5–30 | 1915–964 | 344 |
| 1 | 725 | 2,2 | 112MA8 | 8,2–15,3 | 520–380 | 254 |
| 1 | 960 | 5,5 | 132S6 | 11,1–21,6 | 990–640 | 284 |
| 1 | 1450 | 18,5 | 160M4 | 17,1–32,4 | 2150–1400 | 354 |
| 1,05 | 725 | 3 | 112MB8 | 8,8–18,1 | 650–445 | 259 |
| 1,05 | 960 | 7,5 | 132M6 | 11,6–24,5 | 1180–540 | 295 |
| 1,1 | 725 | 4 | 132S8 | 8,9–18,2 | 780–360 | 288 |
| 1,1 | 960 | 7,5 | 132M6 | 11,8–17,8 | 1350–1100 | 297 |
ВЦ 4-75 №10,012–46,5 тыс. м³/ч · 245–1800 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 725 | 4 | 132S8 | 12,0–27,3 | 620–245 | 420 |
| 0,9 | 960 | 11 | 160S6 | 16,0–36,5 | 1090–430 | 484 |
| 0,95 | 725 | 5,5 | 132M8 | 17,1–29,0 | 740–370 | 423 |
| 0,95 | 960 | 15 | 160M6 | 23,0–38,5 | 1300–660 | 494 |
| 1 | 725 | 7,5 | 160S8 | 15,9–31,5 | 860–450 | 483 |
| 1 | 960 | 18,5 | 180M6 | 21,5–42,0 | 1500–790 | 543 |
| 1,05 | 725 | 11 | 160M8 | 17,0–35,5 | 1070–480 | 499 |
| 1,05 | 960 | 22 | 200M6 | 23,1–46,5 | 1800–840 | 577 |
| 1,1 | 725 | 11 | 160M8 | 17,6–35,8 | 1210–575 | 499 |
ВЦ 4-75 №12,523,7–80,7 тыс. м³/ч · 385–2345 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 0,9 | 725 | 15 | 180M8 | 23,7–54,6 | 980–385 | 700 |
| 0,9 | 960 | 30 | 200L6 | 31–72,4 | 1705–685 | 772 |
| 0,95 | 725 | 18,5 | 200M8 | 33,7–58,1 | 1170–590 | 736 |
| 0,95 | 960 | 37 | 225M6 | 44,2–75,8 | 2085–1128 | 835 |
| 1 | 725 | 22 | 200L8 | 31,1–61,5 | 1350–700 | 770 |
| 1 | 960 | 45 | 250S6 | 41,3–80,7 | 2345–1224 | 912 |
| 1,05 | 725 | 30 | 225M8 | 34,1–69,1 | 1600–750 | 842 |
| 1,1 | 725 | 37 | 250S8 | 34,1–70,5 | 1870–895 | 933 |
ВЦ 4-75 №16,028,5–126,1 тыс. м³/ч · 275–2020 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 400 | 11 | подбор | 28,5–71,4 | 680–275 | 1192 |
| 1 | 445 | 15 | подбор | 33,1–79,8 | 820–340 | 1192 |
| 1 | 480 | 18,5 | подбор | 35,1–85,1 | 950–395 | 1192 |
| 1 | 505 | 22 | подбор | 36,8–90,1 | 1080–440 | 1192 |
| 1 | 565 | 30 | подбор | 42,1–100,0 | 1350–545 | 1192 |
| 1 | 610 | 37 | подбор | 44,8–108,1 | 1580–630 | 1192 |
| 1 | 650 | 45 | подбор | 47,5–118,1 | 1750–720 | 1192 |
| 1 | 700 | 55 | подбор | 50,8–126,1 | 2020–830 | 1192 |
ВЦ 4-75 №20,030–196 тыс. м³/ч · 580–1560 Па
| D колеса | Частота, об/мин | Мощность, кВт | Электродвигатель | Расход, тыс. м³/ч | Давление, Па | Масса, кг |
|---|---|---|---|---|---|---|
| 1 | 420 | 45 | подбор | 30,0–150,0 | 1100–580 | 4250 |
| 1 | 465 | 55 | подбор | 37,0–179,0 | 1350–830 | 4250 |
| 1 | 500 | 75 | подбор | 40,0–196,0 | 1560–875 | 4350 |
Выпускаемые типоразмеры
№2,5, №3,15, №4,0, №5,0, №6,3, №8,0, №10,0, №12,5, №16,0, №20,0
