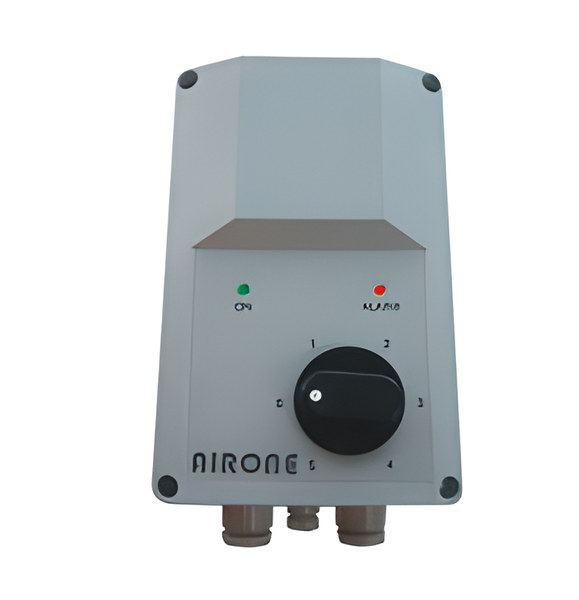

Регулятор скорости пятиступенчатый трансформаторный ATRE

Описание

Однофазные пятиступенчатые трансформаторные регуляторы скорости в корпусе с подключением для термоконтактов.Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости ииндикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А.Входная цепь регуляторов защищена двумя плавкими предохранителями.Регулирование скорости:Регулирование скорости электродвигателей осуществляется вручную с помощью выборатребуемого положения ручки переключателя(0 - выкл., 1 - мин. скорость, 5 - макс. скорость,2, 3, 4 - промежуточные положения). Выходное напряжение: 80-105-130-160-230Защита двигателя:Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами.Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, идвигатель немедленно останавливается и загорается лампа ALARM (Авария). Функция автоматического перезапуска ОТСУТСТВУЕТ!!!После устранения причины перегрева, двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания, в положение 0 (выключено).Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.Кроме этого возможно установить перемычку на клеммы «тк», но тогда максимальный токдвигателя, всегда должен быть на 20 % меньше номинального тока регулятора!

Применение

Регуляторы скорости предназначены для регулирования скорости вращения электродвигателей вентиляторов или насосов, управляемых напряжением, и имеющим электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.
