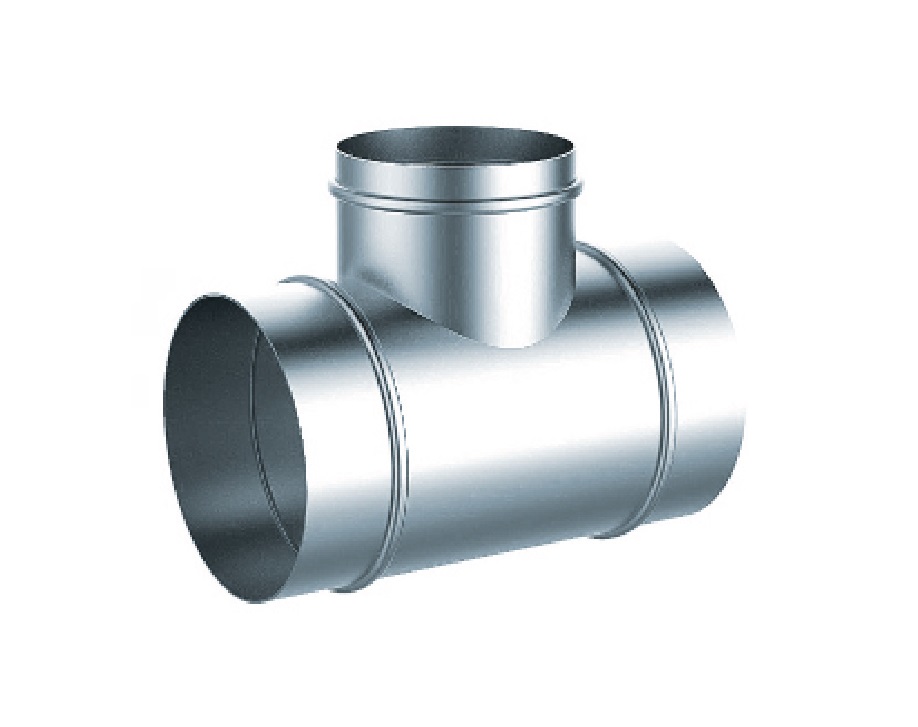

Тройник

Тройник используется для разводки по горизонтали или вертикали сети воздуховодов.

Описание

Тройник используется для разводки по горизонтали или вертикали сети воздуховодов. Изделие изготавливается из оцинкованной стали и поставляется в стандартных типоразмерах либо по размерам заказчика — с нужной толщиной металла и типом соединения.

Технические характеристики

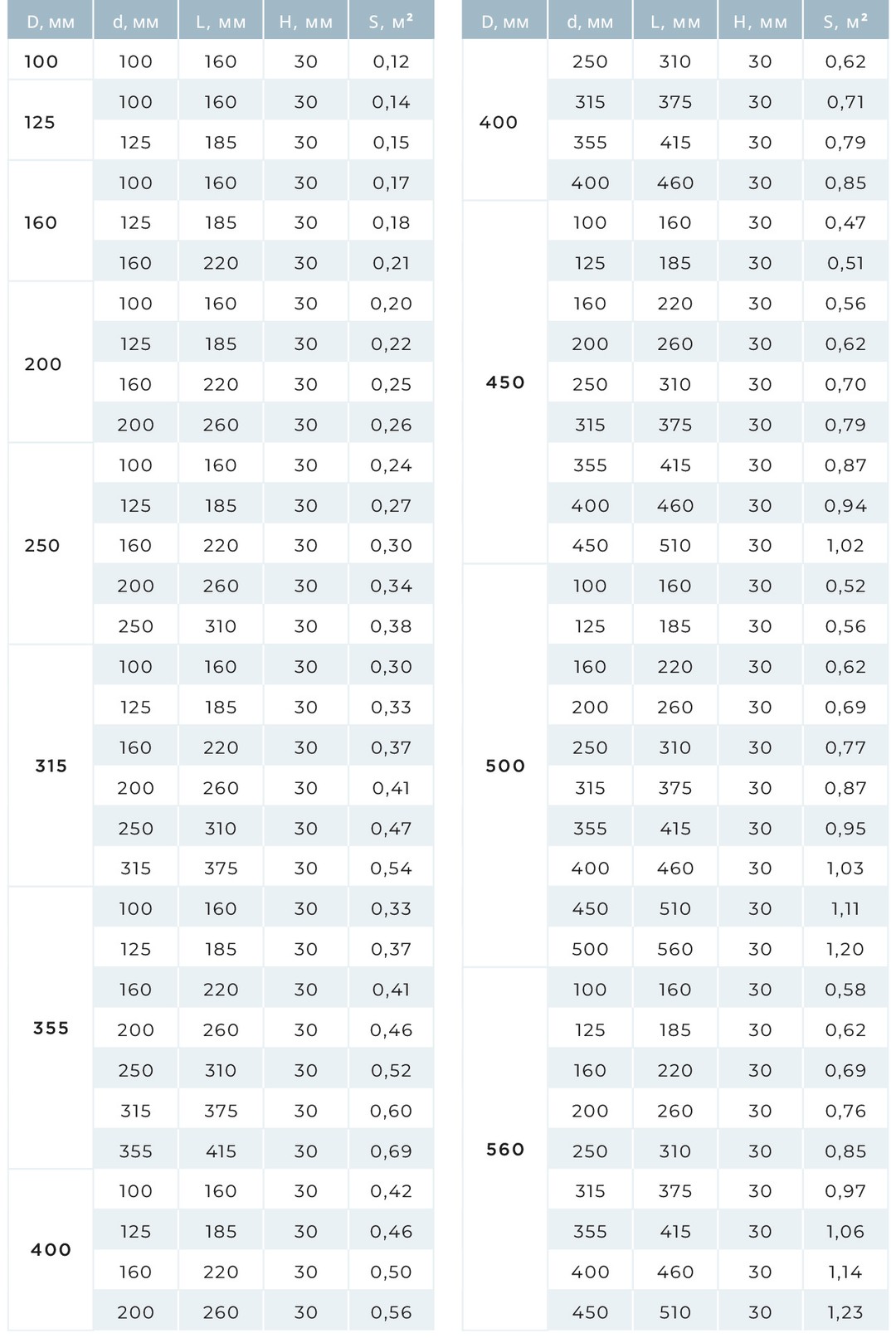

Габаритные размеры и типоразмеры

D, мм	d, мм	L, мм	H, мм	S, м²
100	100	160	30	0,12
125	100	160		0,14
125	125	185		0,15
160	100	160		0,17
160	125	185		0,18
160	160	220		0,21
200	100	160		0,20
200	125	185		0,22
200	160	220		0,25
200	200	260		0,26
250	100	160		0,24
250	125	185		0,27
250	160	220		0,30
250	200	260		0,34
250	250	310		0,38
315	100	160		0,30
315	125	185		0,33
315	160	220		0,37
315	200	260		0,41
315	250	310		0,47
315	315	375		0,54
355	100	160		0,33
355	125	185		0,37
355	160	220		0,41
355	200	260		0,46
355	250	310		0,52
355	315	375		0,60
355	355	415		0,69
400	100	160		0,42
400	125	185		0,46
400	160	220		0,50
400	200	260		0,56
400	250	310		0,62
400	315	375		0,71
400	355	415		0,79
400	400	460		0,85
450	100	160		0,47
450	125	185		0,51
450	160	220		0,56
450	200	260		0,62
450	250	310		0,70
450	315	375		0,79
450	355	415		0,87
450	400	460		0,94
450	450	510		1,02
500	100	160		0,52
500	125	185		0,56
500	160	220		0,62
500	200	260		0,69
500	250	310		0,77
500	315	375		0,87
500	355	415		0,95
500	400	460		1,03
500	450	510		1,11
500	500	560		1,20
560	100	160		0,58
560	125	185		0,62
560	160	220		0,69
560	200	260		0,76
560	250	310		0,85
560	315	375		0,97
560	355	415		1,06
560	400	460		1,14
560	450	510		1,23
560	500	560	1,32
560	560	620	1,43
630	125	185	0,70
630	160	220	0,77
630	200	260	0,85
630	250	310	0,95
630	315	375	1,08
630	355	415	1,17
630	400	460	1,27
630	450	510	1,37
630	500	560	1,47
630	560	620	1,59
630	630	690	1,73
710	125	185	0,78
710	160	220	0,86
710	200	260	0,95
710	250	310	1,07
710	315	375	1,21
710	355	415	1,31
710	400	460	1,42
710	450	510	1,53
710	500	560	1,64
710	560	620	1,77
710	630	690	1,92
710	710	770	2,10
800	160	220	1,17
800	200	260	1,27
800	250	310	1,40
800	315	375	1,56
800	355	415	1,68
800	400	460	1,79
800	450	510	1,91
800	500	560	2,04
800	560	610	2,15
800	630	690	2,35
800	710	770	2,54
800	800	860	2,86
900	160	220	1,31
900	200	260	1,43
900	250	310	1,57
900	315	375	1,75
900	355	415	1,88
900	400	460	2,01
900	450	510	2,14
900	500	560	2,28
900	560	620	2,44
900	630	690	2,62
900	710	770	2,84
900	800	860	3,18
900	900	1020	60	3,57
1000	200	260	30	1,47
1000	250	310		1,62
1000	315	375		1,82
1000	355	415		1,96
1000	400	460		2,09
1000	450	510		2,24
1000	500	560		2,39
1000	560	620		2,56
1000	630	690		2,76
1000	710	770		2,99
1000	800	860		3,35
1000	900	1020	60	3,92
1000	1000	1120		4,23
1120	200	260	30	1,64
1120	250	310		1,81
1120	315	375		2,03
1120	355	415		2,19
1120	400	460		2,34
1120	450	510		2,51
1120	500	560		2,67
1120	560	620		2,86
1120	630	690		3,09
1120	710	770		3,34
1120	800	860		3,62
1120	900	1020	60	4,35
1120	1000	1120		4,69
1120	1120	1240		5,11
1250	200	260	30	1,83
1250	250	310		2,02
1250	315	375		2,25
1250	355	415		2,44
1250	400	460		2,61
1250	450	510		2,79
1250	500	560		2,98
1250	560	620		3,19
1250	630	690		3,44
1250	710	770		3,73
1250	800	860		4,04
1250	900	1020	60	4,83
1250	1000	1120		5,2
1250	1120	1240		5,64
1250	1250	1370		6,14

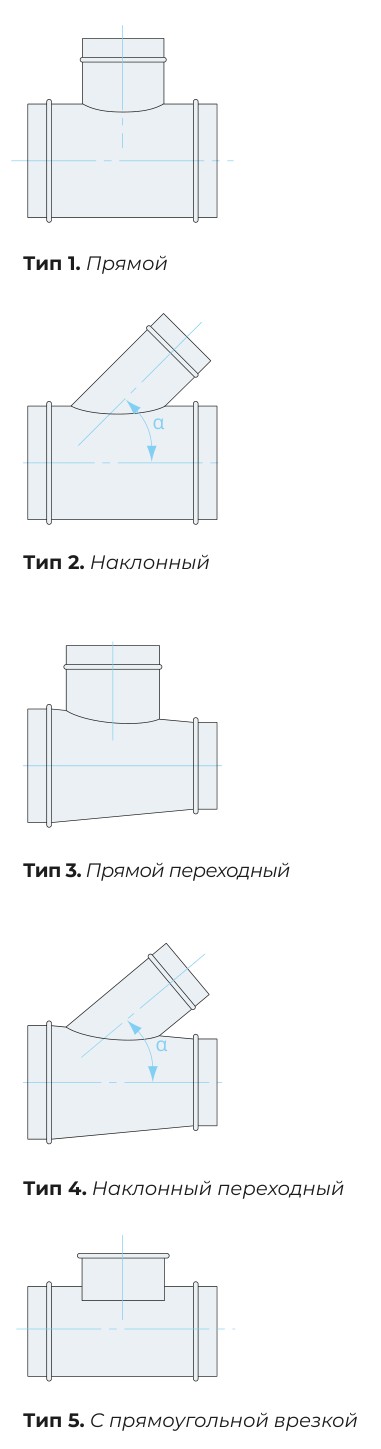

Типы исполнения
