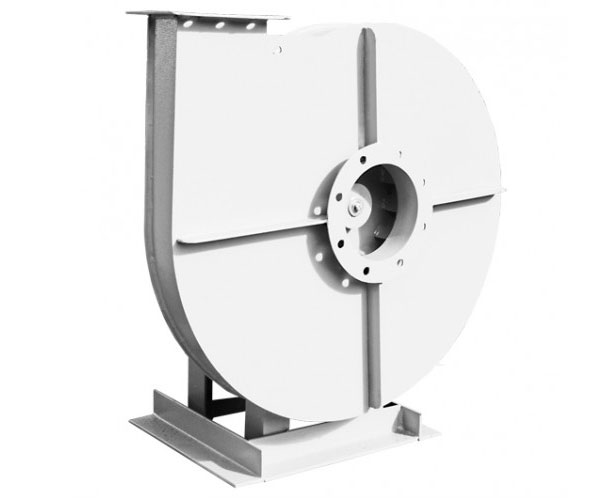

Вентиляторы радиальные ВР 140-15 эксплуатируются в составе приточных и вытяжных вентиляционных систем, систем воздушного отопления и кондиционирования. Допускается эксплуатация вентиляторов ВР 140-15 в составе технологического оборудования, если условия эксплуатации не нарушают требования, установленные заводом-изготовителем.
Рабочая среда – воздух и нейтральные газовоздушные смеси температурой до +80 °С (для агрегатов общепромышленного исполнения) или +200 °С (для теплостойких исполнений).
Типоразмеры№4,0 — №12,5
Полное давление22–22000 Па
Мощность двигателя0,37–1100 кВт
Частота вращения1500–3000 об/мин
Общие сведения
- Высокого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые назад
- Количество лопаток рабочего колеса – 12
- Направление вращения – правое, левое
Конструкция и монтаж
Предельно допустимое загрязнение рабочей среды пылью и взвешенными включениями составляет 0,1 г/м³ Наличие в рабочем воздухе липких, волокнистых и абразивных материалов, а также химически активных по отношению к сталям примесей не допускается.
Вентилятор радиальный ВР 140-15 высокого давления поставляется заказчику в полностью собранном виде в заводской упаковке производителя.
Функцию корпуса выполняет спиралевидная «улитка» из тонколистового металла. При установке вентилятора радиального ВР 140-15 имеется возможность повернуть корпус под удобным углом для подсоединения вытяжного воздуховода.
Вентиляторы радиальные высокого давления ВР 140-15 относятся к стационарным типам вентиляторов. Для установки на постоянном месте эксплуатации конструкцией предусмотрена опорная рама. Крепление к несущему основанию производится посредством анкерных болтов. Для уменьшения вибрационных нагрузок можно использовать специальные виброизоляционные опоры (резиновые или на витых пружинах) и гибкие вставки.
Внутри спирального поворотного корпуса расположено радиальное колесо с 12ю отогнутыми назад лопастями.
Функцию привода вентилятора радиального ВР 140-15 выполняет асинхронный двигатель. В зависимости от компоновки различают две схемы установки привода:
- соосная, втулка рабочего колеса напрессовывается на ротор (схема №1)
- двигатель устанавливается на станину, а вращающий момент на ось колеса передается клиновыми ремнями через шкивы (схема №5)
По направлению вращения колеса относительно привода различают «правые» и «левые» вентиляторы ВР 140-15.
Условия эксплуатации
Вентиляторы радиальные ВР 140-15 высокого давления допускаются к эксплуатации в условиях У и Т по ГОСТ 15150 при температуре окружающего воздуха -40 °С…+40 °С. Категории размещения – 3, 2 и 1 (если двигатель защищен от солнечного излучения и атмосферных осадков).
Варианты изготовления
| Индекс | Назначение и материалы |
|---|
| - | Общепромышленное исполнение, материал - углеродистая сталь |
| Ж2 | Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Технические характеристики
ВР 140-15 №40,08–0,21 м³/с · 2100–3100 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 3 000 | 0,75 | 1,8 | 71А2 | 0,08 | 0,21 | 2100 | 3100 | 56 | ДО-39 | 4 | ВР 202 | 4 |
ВР 140-15-43 вариант(ов)
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| hh==00 | ,,6644 | 1100 | >>55 | // | <<88== | | | | | | NN==00 | ,,7755 | 11,,55 |
| hh==00 | ,,6644 | 1100 | >>55 | hh | ==00,,7722 | NN==00 | ,,3377 | | | | NN==00,,5555 | ,,7755 | 11,,55 |
| hh==00 | ,,6644 | 1100 | >>55 | hh | ==00,,7722 | NN==00 | ,,3377 | hh | == | 00,,6644 | NN==00,,5555 | QQ,,<< | 33//AA |
ВР 140-15 №4,50,12–0,3 м³/с · 2800–4000 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 3 000 | 1,5 | 3,5 | 80А2 | 0,12 | 0,3 | 2800 | 4000 | 75 | ДО-39 | 4 | ВР 202 | 4 |
ВР 140-15 №50,08–0,41 м³/с · 800–5000 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 0,37 | 1,12 | 63В4 | 0,08 | 0,20 | 800 | 1200 | 68 | ДО-40 | 4 | ВР 203 | 4 |
| 1 | 3 000 | 2,2 | 4,9 | 80В2 | 0,16 | 0,41 | 3300 | 5000 | 80 | ДО-40 | 4 | ВР 203 | 4 |
| 5 | 2 000 | 0,75 | 2,0 | 71В4 | 0,11 | 0,30 | 1650 | 2500 | 110 | ДО-40 | 6 | ВР 203 | 6 |
| 5 | 2 500 | 1,5 | 3,7 | 80В4 | 0,14 | 0,36 | 2600 | 3850 | 115 | ДО-40 | 6 | ВР 203 | 6 |
ВР 140-15 №5,60,11–0,6 м³/с · 1000–6400 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 0,55 | 1,6 | 71А4 | 0,11 | 0,29 | 1000 | 1550 | 115 | ДО-41 | 4 | ВР 203 | 6 |
| 1 | 3 000 | 4,0 | 8,2 | 100S2 | 0,23 | 0,6 | 4300 | 6400 | 140 | ДО-41 | 4 | ВР 203 | 6 |
ВР 140-15 №6,30,16–0,85 м³/с · 1300–8200 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 96 | ДО-41 | 4 | ВР 203 | 6 |
| 1 | 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 125 | ДО-41 | 4 | ВР 203 | 8 |
| 3 | 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 145 | ДО-41 | 4 | ВР 203 | 6 |
| 3 | 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 170 | ДО-41 | 4 | ВР 203 | 8 |
| 5 | 2 000 | 3,0 | 6,8 | 100S4 | 0,23 | 0,6 | 2650 | 3950 | 170 | ДО-42 | 6 | ВР 203 | 8 |
| 5 | 2 500 | 5,5 | 11,1 | 100L2 | 0,28 | 0,74 | 4100 | 6350 | 185 | ДО-42 | 6 | ВР 203 | 10 |
ВР 140-15 №7,10,22–1,25 м³/с · 1700–10900 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 2,2 | 5,1 | 90L4 | 0,22 | 0,6 | 1700 | 2550 | 115 | ДО-41 | 4 | ВР 203 | 8 |
| 1 | 3 000 | 15,0 | 28,6 | 160S2 | 0,47 | 1,25 | 7050 | 10900 | 210 | ДО-42 | 4 | ВР 203 | 8 |
ВР 140-15-7,122 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| nn | ==11442200 | >>55//<< | 88== | 00,,6644 | hh== | 00,,77 | 22 | | hh==00,, | 6644 | NN== | 55,,55 | ,,55 |
| nn | ==11442200 | >>55//<< | 88== | 00,,6644 | hh== | 00,,77 | 22 | | NN==22,, | 22 | NN== | 55,,55 | ,,55 |
| nn | ==11442200 | NN==00,, | 7755 | 00,,6644 | NN==11,,11 | 00,,77 | 22 | | NN==22,, | 22 | NN== | 55,,55 | 33 |
| nn | ==11442200 | NN==00,, | 7755 | 00,,6644 | NN==11,,11 | 00,,77 | 22 | NN==11,, | 55 | 22 | NN== | QQ,,<< | //AA |
ВР 140-15 №80,32–1,8 м³/с · 2125–13900 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 3,0 | 6,8 | 100S4 | 0,32 | 0,85 | 2125 | 3250 | 175 | ДО-42 | 4 | ВР 203 | 6 |
| 1 | 3 000 | 30,0 | 55,4 | 180М2 | 0,66 | 1,8 | 9000 | 13900 | 345 | ДО-42 | 8 | ВР 203 | 10 |
| 5 | 2 000 | 11,0 | 22,5 | 132М4 | 0,46 | 1,2 | 4200 | 6500 | 245 | ДО-42 | 8 | ВР 203 | 8 |
| 5 | 2 500 | 18,5 | 34,7 | 160M2 | 0,55 | 1,5 | 6500 | 10000 | 300 | ДО-42 | 10 | ВР 203 | 10 |
ВР 140-15 №90,46–2,5 м³/с · 2700–17500 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 495 | ДО-43 | 6 | ВР 203 | 8 |
| 1 | 3 000 | 55,0 | 100,0 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 735 | ДО-44 | 6 | ВР 203 | 10 |
| 3 | 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 575 | ДО-43 | 6 | ВР 203 | 8 |
| 3 | 3 000 | 55,0 | 100,0 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 820 | ДО-44 | 6 | ВР 203 | 10 |
ВР 140-15 №100,65–3,5 м³/с · 3500–22000 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 11,0 | 22,5 | 132М4 | 0,65 | 1,7 | 3500 | 5250 | 570 | ДО-44 | 4 | ВР 203 | 8 |
| 1 | 3 000 | 90,0 | 160,0 | 250М2 | 1,3 | 3,5 | 14000 | 22000 | 975 | ДО-44 | 4 | ВР 204 | 8 |
| 5 | 2 000 | 30,0 | 57,6 | 180М4 | 0,9 | 2,3 | 6500 | 10000 | 790 | ДО-44 | 8 | ВР 203 | 10 |
| 5 | 2 500 | 55,0 | 100,0 | 225М2 | 1,1 | 3,0 | 10200 | 15500 | 910 | ДО-44 | 8 | ВР 203 | 12 |
ВР 140-15-10995555 м³/с
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| nn | ==114455 | 00 >> | 55//<< | 88== | nn==22 | 995555 | >>55// | <<88== | | NN==11 | 88,,55 | 3377 | 55 |
| nn | ==114455 | 00 >> | NN== | 55,,55 | nn==22 | 995555 | >>55// | <<88== | | NN==1155 | 88,,55 | 3377 | 55 |
| nn | ==114455 | 00 >> | NN== | 55,,55 | nn==22 | NN==77 | ,,55 | <<88== | NN== | 1111 | 88,,55 | 3377 | 55 |
| nn | ==114455 | 00 >> | NN== | 55,,55 | nn==22 | NN==77 | ,,55 | <<88== | NN== | 1111 | QQ | ,,<<33// | AA |
ВР 140-15 №11,20,9–2,4 м³/с · 4300–6600 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 18,5 | 36,3 | 160М4 | 0,9 | 2,4 | 4300 | 6600 | 670 | ДО-44 | 6 | ВР 203 | 10 |
ВР 140-15 №12,51,3–3,3 м³/с · 5500–8300 Па
| Исполнение | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, м³/с | Расход max, м³/с | Давление min, Па | Давление max, Па | Масса, кг | Виброизолятор | Виброиз. | Виброизолятор | Виброиз. |
|---|
| 1 | 1 500 | 30,0 | 57,6 | 180М4 | 1,3 | 3,3 | 5500 | 8300 | 735 | ДО-44 | 6 | ВР 203 | 8 |
Данные приведены для всего типоразмерного ряда серии. Подбор по рабочей точке — в блоке «Подбор и заказ» или по запросу: инженер подберёт исполнение и двигатель под ваши расход и давление.
Выпускаемые типоразмеры
№4,0, №4,5, №5,0, №5,6, №6,3, №7,1, №8,0, №9,0, №10,0, №12,5
