Подробно
Описание

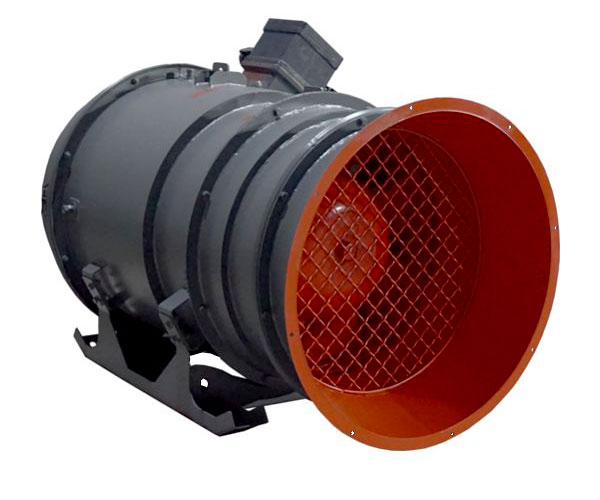

Вентилятор шахтный взрывозащищённый ВМЭ — 6 типоразмеров, 6 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Шахтный вентилятор местного проветривания во взрывозащищённом исполнении. Подаёт свежий воздух в тупиковые горные выработки, тоннели и подземные камеры по гибким или жёстким трубопроводам. Рассчитан на постоянную работу при высокой влажности и запылённости.
Общие сведения и конструкция
Основные выпускаемые типоразмеры (номера): 5 6 8 10 12 2-10А
Варианты конструктивного исполнения: исполнение 1;
Варианты материального исполнения: взрывозащищённое
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
Назначение: системы местного проветривания; Вентиляторы предназначены для проветривания тупиковых горных выработок при плотности воздуха до 1,3 кг/м3, температуре от 253 К до 308 К (от минус 20 °С до плюс 35 °С), запыленности до 50 мг/м и относительной влажности до 95% при температуре 298 К (плюс 25 °С). Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и пятой категории размещения по ГОСТ 15150-69. Температура окружающей среды от -20°С до +35°С. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 50 мг/м3.
Технические характеристики
Всего в серии 6 исполнений по 6 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Марка (сокращённое обозначение)
Номинальная подача, м³/с
Номинальное полное давление, Па
Мощность электропривода, кВт
Частота вращения, об/мин
Масса без комплекта шумоглушения, кг
Масса с комплектом шумоглушения, кг
ВМЭ-5, исп. 1
ВМЭ №5
3,65
2000
15
3000
280
330
ВМЭ-6, исп. 1
ВМЭ №6
7,2
2500
25
3000
370
430
ВМЭ-8, исп. 1
ВМЭ №8
10
3200
50 (45)
3000
580
660
ВМЭ-10, исп. 1
ВМЭ №10
13
1500
37
1500
680
780
ВМЭ-12, исп. 1
ВМЭ №12
21
2600
110
1500
1400
1600
ВМЭ-2-10А, исп. 1
ВМЭ №2-10А
16
6200
160
1500
1880
2030
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (6 шт.). Выберите типоразмер:

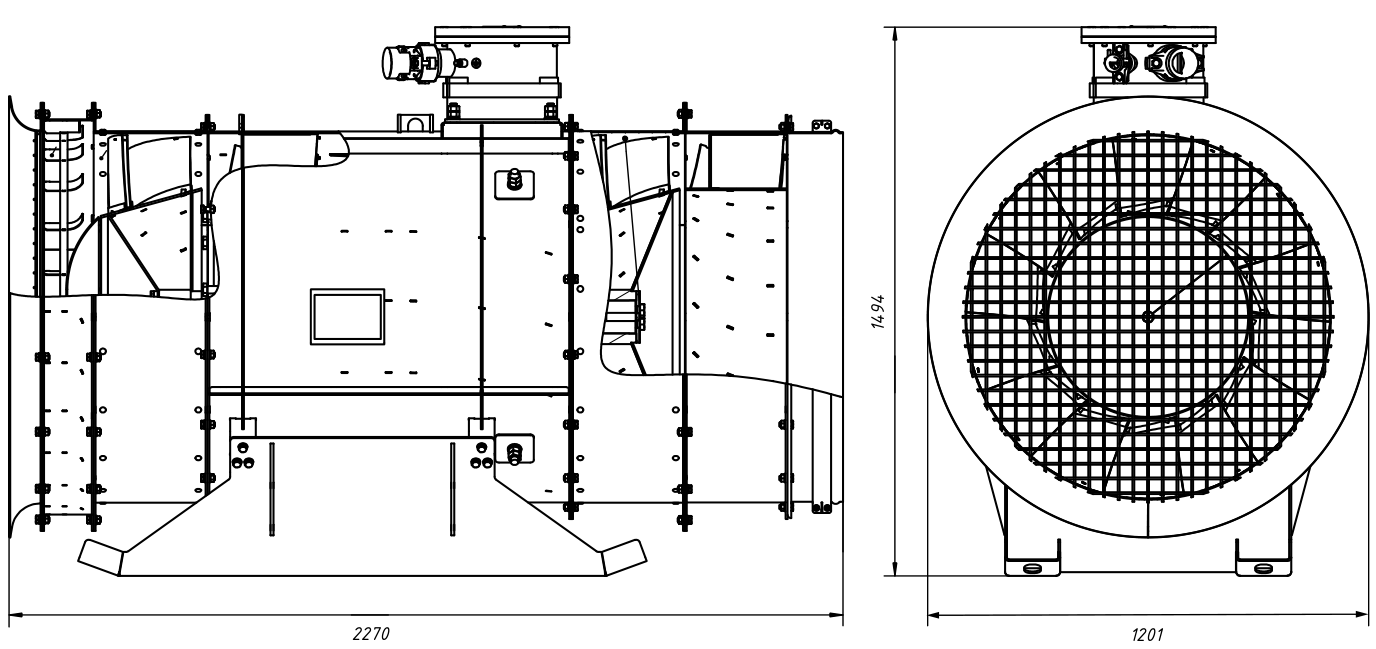

ВМЭ-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМЭ-6, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМЭ-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМЭ-10, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМЭ-12, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМЭ-2-10А, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореВентилятор в сборе с взрывозащищённым электродвигателем
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
