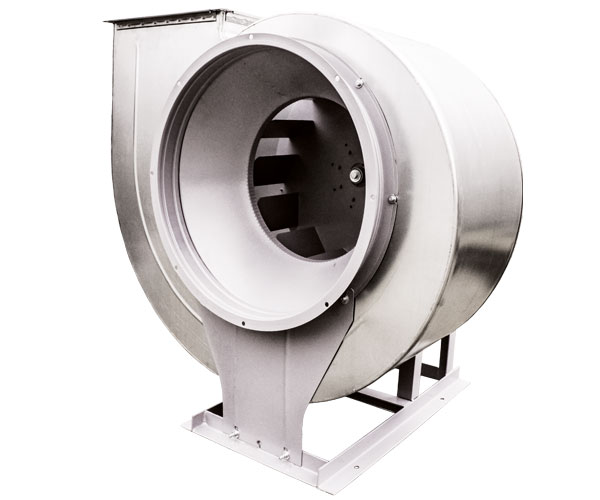

Вентилятор радиальный «наездник» ВР 80-75Н
⚙️ Подбор и заказ
Описание
Вентиляторы радиальные «наездник» ВР 80-75Н развивают низкое давление и применяются в целях принудительного воздушного охлаждения силовых агрегатов, которые в силу особенностей эксплуатации или конструкции не могут обеспечить достаточную самовентиляцию. Например, радиальные вентиляторы ВР 80-75Н типа «наездник» используются совместно с двигателями, которые работают в далеком от номинального режиме, и самообдува недостаточно.
Рабочая среда вентиляторов радиальных «наездник» ВР 80-75Н – предварительно очищенный воздух (предельная концентрация пыли и взвешенных включений – не более 0,1 г/м³). Максимальная рабочая температура – плюс 80 °С.
Общие сведения
- Количество лопаток рабочего колеса: 12
- Конструктивное исполнение лопаток рабочего колеса: загнутые назад
Конструкция и монтаж
Наличие в рабочем воздушном потоке абразива, химически активных по отношению к металлам и изоляции примесей, липких включений и волокон не допустимо.
Вентиляторы радиальные «наездник» ВР 80-75Н поставляются в заводской упаковке в полностью готовом к монтажным работам виде.
В комплектацию не входит опорная рама, - вентилятор радиальный ВР 80-75Н низкого давления крепится к охлаждаемому агрегату посредством фланца выходного прямоугольного патрубка. На входном патрубке, расположенном соосно рабочему колесу, предусмотрена металлическая сетка для защиты конструкции от попадания посторонних предметов.
Корпус вентилятора изготавливается из тонколистовой стали (марка материала зависит от специсполнения вентилятора радиального ВР 80-75Н). Корпус выполнен в виде спирали и может быть повернут при проведении монтажных работ на удобный для подсоединения угол. Для большей жесткости и устойчивости на наружных поверхностях корпуса предусмотрены специальные ребра.
При работе вентилятора радиального ВР 80-75Н воздушный поток генерируется за счет вращения рабочего колеса с 12ю отогнутыми в обратную вращению сторону лопатками.
Электродвигатель скомпонован соосно рабочему колесу, втулка которого напрессована непосредственно на ротор (монтажное исполнение IM 2081 или IM 3081).
Опционально по требованию заказчика в конструкцию вентилятора радиального «наездник» ВР 80-75Н может быть включен люк для осмотра и проведения обслуживающих работ.
Условия эксплуатации
Вентиляторы радиальные ВР 80-75 типа «наездник» могут использоваться по назначению в условиях умеренного (У) и тропического (Т) климата при температуре окружающей среды -40 °С…+40 °С. Допускаемые категории размещения – 2 и 3. Если двигатель защищен от атмосферных осадков и солнечного излучения, возможно размещение агрегата по первой категории.
Технические характеристики
| Типоразмер | Частота, об/мин | Мощность, кВт | Ток, А | Электродвигатель | Расход min, тыс. м³/ч | Расход max, тыс. м³/ч | Давление min, Па | Давление max, Па | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВР 80-75Н №2,5 | 1500 | 0,12 | 0,54 | 56А4 IM 2081 | 0,5 | 1 | 185 | 95 | 23 |
| ВР 80-75Н №2,5 | 3000 | 0,55 | 1,4 | 63В2 IM 2081 | 0,95 | 1,95 | 750 | 375 | 25 |
| ВР 80-75Н №3,15 | 1500 | 0,25 | 0,79 | 63А4 IM 2081 | 1 | 1,95 | 320 | 170 | 25 |
| ВР 80-75Н №3,15 | 3000 | 1,5 | 3,4 | 80А2 IM 2081 | 2 | 3,8 | 1250 | 650 | 30 |
| ВР 80-75Н №4,0 | 1000 | 0,25 | 0,94 | 63В6 IM 2081 | 1,3 | 2,8 | 230 | 130 | 40 |
| ВР 80-75Н №4,0 | 1500 | 0,75 | 2,18 | 71В4 IM 2081 | 1,9 | 4,4 | 525 | 300 | 42 |
| ВР 80-75Н №4,0 | 3000 | 5,5 | 11 | 100L2 IM 2081 | 3,75 | 8,8 | 2150 | 1200 | 62 |
| ВР 80-75Н №5,0 | 1000 | 0,75 | 2,3 | 80А6 IM 2081 | 2,6 | 5,2 | 375 | 180 | 78 |
| ВР 80-75Н №5,0 | 1500 | 2,2 | 5,3 | 90L4 IM 2081 | 3,9 | 7,8 | 860 | 440 | 86 |
Выпускаемые типоразмеры
№2,5, №3,15, №4,0, №5,0
